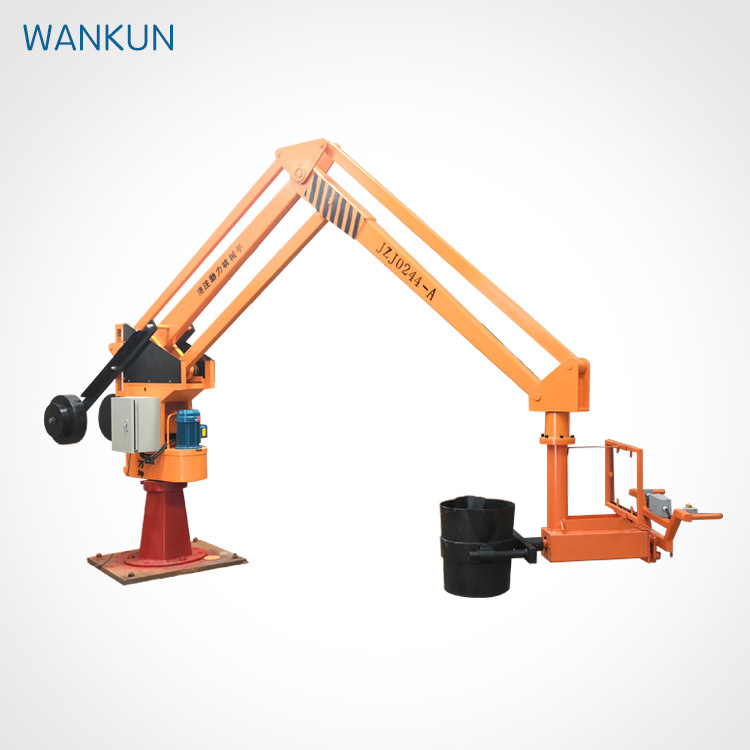

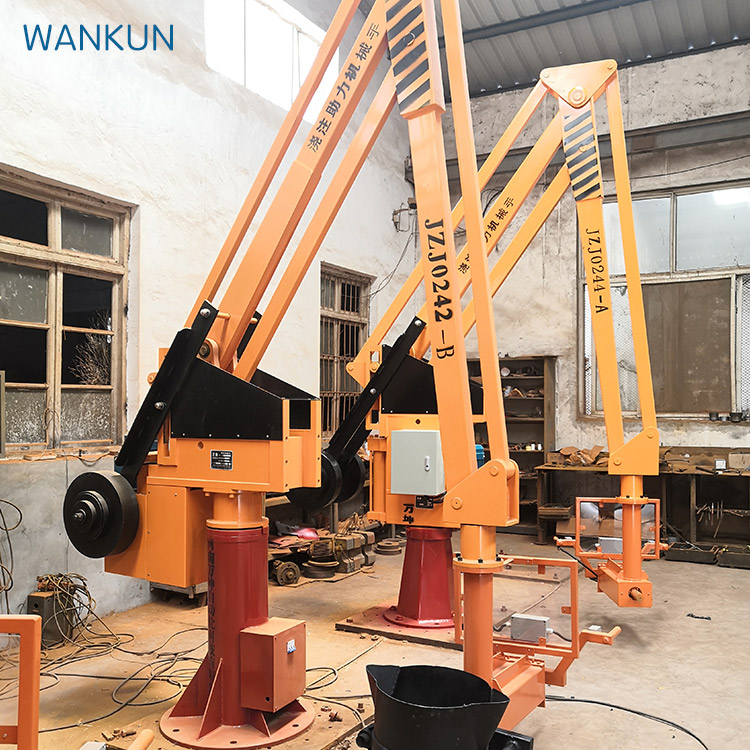

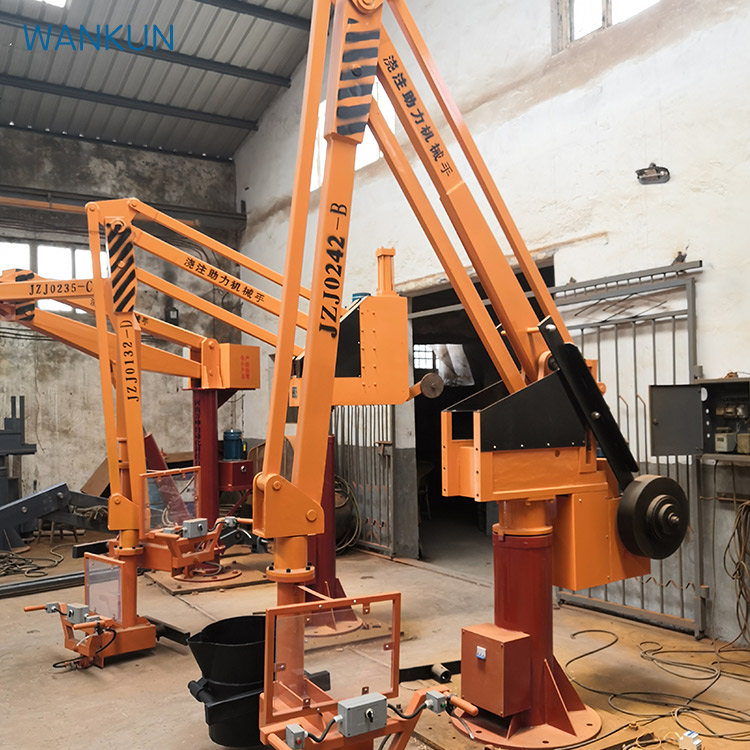

El manipulador de fosa hidràulica de la sèrie ZJZ és un nou tipus d'equip de fosa i aixecament, amb les següents característiques:

1, sense interruptor de viatge, utilitzant el límit de viatge propi del cilindre, i un dispositiu tampó. pel moviment de la vara de pistó cap amunt i cap avall per conduir el moviment del boom d'elevació, el moviment és relativament estable.

El sistema hidràulic està equipat amb un dispositiu de seguretat, que té una funció de protecció de seguretat en cas de sobrecàrrega i així successivament, i evita el dany de les parts i els accidents de la grua d'equilibri.

El manipulador de fosa de la sèrie Zjz està equipat amb funcions de limitació de la velocitat i de disminució automàtica, que poden fer que el pes caigui de manera més suau i estalviï el consum d'energia. El manipulador és apte per a l'elevació d'alta eficiència i el posicionament precís i la instal·lació d'objectes pesants dins de 300 kg, especialment per a fonts mitjanes i petites. Té els avantatges de mida petita, baix soroll, pes lleuger, estructura nova i compacta, operació segura i fiable, manteniment simple i convenient, etc. És un nou producte que allibera l'operador del treball manual de càrrega freqüent i descàrrega i millora l'eficiència de la producció.

Manipulador de fosa hidràulica que aixeca objectes pesats s'aconsegueix mitjançant els següents tres tipus de síntesi de moviment:

1, aixecament vertical un moviment hidràulic

Gira al voltant del fuselatge manualment

Moure horitzontalment manualment

M ésParàmetres tècnics del manipulador hidràulic de fosa ZJZ

Taula 1:

Dibuixos de fora

Estructura i principi

El manipulador de fosa hidràulica de la sèrie JZJ es compon de cinc parts: fuselatge, mecanisme equilibrat de quatre cordes, sistema hidràulic i control elèctric, dispositiu de volum de la bossa de fosa.

1 Fusellatge:

Aquesta part es compon de la base,

Assentament d'eix rotatiu, assentament de braç, assentament de guies verticals, etc. La base pot ser col·locada en una base de ciment (fixada) (vegeu taula - per a les dimensions de base) o fixada en un carro mòbil (mòbil). El cos pot girar en el rang de 345 graus al voltant del seient d'eix rotatiu. L'assentament de guies verticals està fixat a la part posterior del cos, i la roda de guies del mecanisme equilibrat de quatre enllaços es mou cap amunt i cap avall.

2, equilibri quatre mecanisme de connexió de rod:

Aquesta part es compon de braç gran, braç complex de braç gran, braç elevador, braç complex de braç elevador, bastó de connexió, placa de suport i bloc d'equilibri i altres parts. Els dos costats del punt d'ascens entre la placa de suport i la bastó de connexió es mouen horitzontalment per un parell de columnes de pilota d'una sola fila sobre el rail de guia del cos. L'extrem posterior del braç gran es connecta amb el cap del bastó de pistó del cilindre hidràulic a través de la nuta, i el moviment vertical es fa al llarg de la palla de guia. El bloc d'equilibri ajustat s'instal·la en el braç gran connectat amb quatre enllaços, que s'equilibra amb el pes

El sistema hidràulic:

El sistema consisteix en la bomba de canvis, vàlvula de direcció electromagnètica, tub d'entrada i tornada d'oli, vàlvula de seguretat, cilindre hidràulic i així successivament.Quan l'operador pressiona, augmenta (o cau) el botó, l'oli hidràulic a través de la vàlvula electromagnètica en el cilindre, la cambra inferior, empènyer el moviment de la paleta de pistó cap avall (o cap amunt), a través del principi de la paleta de quatre enllaços, per tal de conduir el moviment d'elevació d'objectes pesats.

Quan el pes de LIFTING EXCEDI 1,1 vegades del pes classificat, la vàlvula de seguretat s'obre i es deslliura, de manera que el pes no es pugui aixecar, de manera que es protegeixi la seguretat de tota la grua d'equilibri hidràulic. (Veure Figura 4 per al principi)

Part de control elèctric:

Aquesta part es compon del motor, l'interruptor de circuit de la caixa de plàstic, el fus, el botó de control, el contactor d'AC, el petit relé, el transformador de control, etc. (veure taula 2). La màquina utilitza tres fases 380V, 50HZ subministrament d'alimentació (tres fases quatre línies), la línia neutral ha d'estar ben connectada.

Utilitzeu l'alimentació de 24V. La línia d'alimentació es pot conduir des de la part inferior del xassís o des del costat esquerre de la caixa elèctrica. Quan s'activa l'interruptor d'aire, sempre s'activa el botó de restabliment automàtic de l'interruptor, i el sistema comença a treballar després que s'activi el control remot. Prem el botó amunt o avall (veure figura 3) per elevar o abaixar l'interruptor.

El Sling

5a part de difusió:

La part d'informació es compon d'un dispositiu de control de comunicació i un dispositiu de rotació de Mo horitzontal. Rao Bao una composició de marcatge. A través de la coloració de control a través, es pot controlar el tauler per moure's cap amunt i cap avall a l'edifici artificial, i el fre de mà es pot pressionar per girar. El dispositiu de rotació horitzontal permet a l'operador aplicar fàcilment. El marc de muntatge de tauler s'ha de connectar al tauler.

Embalatge, transport, instal·lació i posada en marxa

Embalatge, transport i muntatge

En l'enviament, tota la màquina està fixada en el marc inferior especial de transport, i l'enllaç equilibrat de quatre barres està fixat a la carcassa amb una placa fixa, de manera que no pugui lliscar cap enrere i cap endavant.

Parts de l'equip i el tanc de combustible estaven mullats amb la pluja. La màquina sencera també es pot dividir en tres parts: fuselatge, mecanisme d'enllaç equilibrat de quatre barres i components de contrapès per a l'embalatge i el transport. Parts de la màquina d'assemblatge segons el gràfic, es van posar les plaques de guia de guia de guia de guia i vertical, després de la grua en els braços de dalt, per equilibrar l'enllaç de quatre barres, el braç actuant, paral·lel a la placa de suport del braç, paral·lel a la placa de suport del braç a qualsevol costat de la creu en el braç al nivell de la guia superior, la roda de guia a les quatre rodetes de connexió i la

Instal·lació i comissionament

Si us plau, llegiu atentament les instruccions abans d'instal·lar la màquina. Durant la instal·lació, calibreu el nivell del pla de la fundació de formigó, i després fixeu tota la màquina a la fundació. Retireu l'espatlla al radi de treball màxim a la mateixa alçada i feu un moviment circular de 340 graus. Trobeu el punt horitzontal de l'espatlla en el tercer punt igual, i l'error horitzontal dels tres punts no ha de superar els 15 mm. Connecteu-vos a l'alimentació de treball de tres fases 380V, 50HZ (tres fases de quatre fils), la línia neutral s'ha de connectar de forma segura. Després de la comprovació és correcta, tanqueu el interruptor de potència de la caixa elèctrica

Atenció a les qüestions de seguretat

Abans d'introduir la potència a la màquina, s'han d'instal·lar tres interruptors de protecció contra fuites.

2, la closca de la màquina ha de ser aterrada (línea de PE), i la aterració és bona.

Abans d'obrir la coberta de la caixa elèctrica per al manteniment, primer s'ha de tallar l'alimentació externa.

Quan s'opera a l'aire lliure, s'han de prendre mesures de resistència a la pluja i la pols. Està estrictament prohibit que la pluja per a electrodomèstics humits o la pluja per entrar al tanc.

5, el transmissor remot hauria de ser de dos mesos (depenent de l'ús) per reemplaçar la bateria.

lubricació

Els rodaments de cada part de la màquina són lubricats amb greix de calci, netejats i reemplaçats una vegada cada sis mesos.

La superfície de contacte entre el ferrocarril de guia vertical frontal i posterior i el rodet es lubrifica amb greix de calci un cop al mes.

3, el tanc d'oli amb 32# ~ 48# oli hidràulic anti-desgast, la superfície de l'oli no ha de ser a la part inferior de la línia de superfície d'oli de la finestra d'oli 10mm per sota, el model d'oli hidràulic segons l'ús de l'ambient, netejar cada sis mesos, reemplaçar una vegada.

2 Diagrama esquemàtic elèctric

Taula 2:

Figura 5

Esquema del sistema hidràulic
