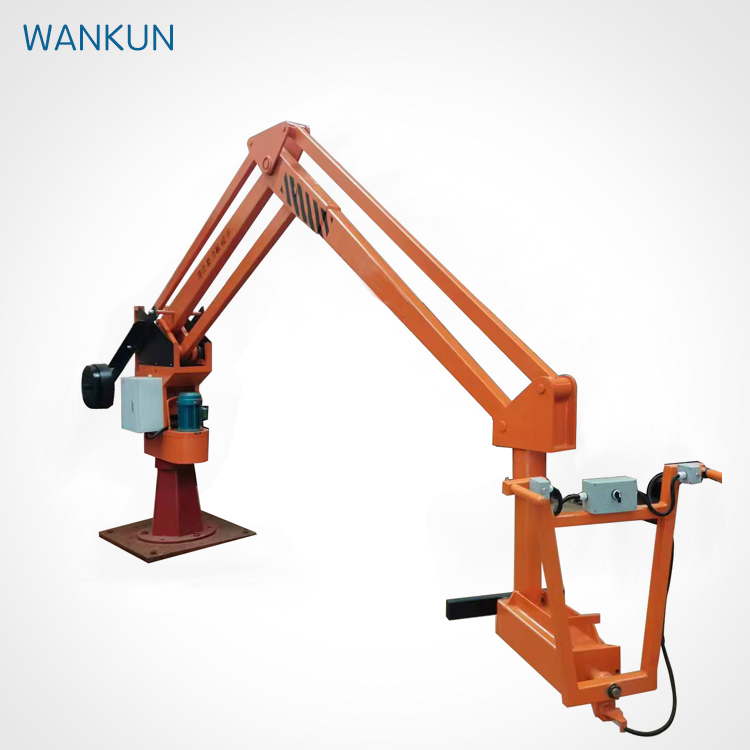

ZJZ0540 Manipulador de fosa per a Foundry
Rotació 360°
Capacitat de llauna 500kg
Radius de treball 4m
| El producte | Model d'especificació | Capacitat d’elevació | Alçada mínima d'elevació del llit | Alçada màxima d'elevació de l'aixeta | Radius de treball màxim | Angle de rotació | Notació |
| Manipulador hidràulic | Xàtiva0540 | 500 quilos | L'eix principal de la cabana és inicialment paral·lel al sòl(Customitzat segons els requisits del client) | 1100 mm | El centre de la columna es troba a 4.000 mm de l'eix de rotació petit | Rotació de la unitat principal 345° Dispositiu d'elevació de rotació 360o | Inclou1setofPLCsistema |
1) El mecanisme d'elevació del manipulador és controlat remotament i pot girar lliurement 360 °.
2) La màquina de manipulació de fosa adopta el principi d'un mecanisme d'enllaç de quatre barres. Cada braç mecànic pot operar i aturar-se a qualsevol angle per aconseguir un estat estacionari equilibrat. Això redueix significativament la dificultat per als operadors durant el procés de fosa, especialment quan es tracta de pujades i ferro fos. Té com a objectiu reduir la tensió física i millorar la velocitat i l'eficiència de fosa.
3) No es requereixen interruptors de límit. El límit s'aconsegueix per l'impacte propi del cilindre d'oli. L'aixecament del braç es condueix pel moviment cap amunt i cap avall de la vara de piston, i es configura un dispositiu tampó, resultant en impactes petits i funcionament estable.
4) Els dispositius de seguretat estan instal·lats en el sistema hidràulic. Tenen una funció de protecció de seguretat en casos de sobrecàrrega i altres situacions, evitant l'aparició de components i accidents fàcilment danyats.
5) El sistema PLC pot controlar el temps d'obertura de la bomba i la vàlvula, així com l'ajust de la sortida de flux.
1) Totes les dimensions en aquest dibuix es mesuren en mil·límetres.
2) La força de compressió del sòl de la fundació no ha de ser inferior a i tones per metre quadrat.
3) La posició específica de l'armari elèctric i els conductes connectats a ell han de referir-se al dibuix del disseny general del conducte elèctric.
4) El conductor de filferro (3-fase sistema de 5 fils) té una àrea transversal de 4 mil·límetres quadrats, amb una tensió de 380V + 220V, i 2,5 metres exposats.
